ТАКЖЕ КУЛЬТИВАТОРЫ ДЛЯ ЗАДЕЛКИ ЖИДКОГО НАВОЗА ПРИ ИСПОЛЬЗОВАНИИ ОРОСИТЕЛЬНЫХ СИСТЕМ БАРАБАННОГО ТИПА CASELLA

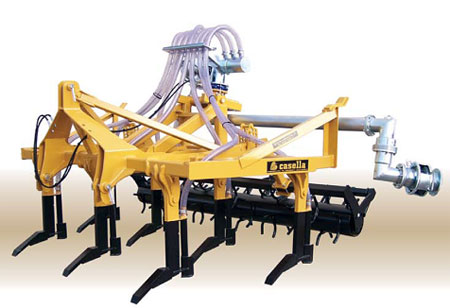

Рыхлитель 3м-7 зубов
Как преобразовать проблему внесения жидкого навоза в ресурс

Разработка Casella для подземного распределения жидкого навоза при помощи рыхлителя это оптимальное решение данной проблемы. Из накопительного поддона при помощи специального насоса жидкий навоз направляется в подземную систему труб из Полиэтилена разработанную специально со множеством отводов, позволяющих достичь все участки фермы (предприятия). К одному из этих отводов подводится опрыскиватель Сasella, шланг которого, в свою очередь, должен быть подсоединен к рыхрителю. На тракторе, к которому крепится рыхлитель, проезжают все поле в продольном направлении вперед-назад согласно  схеме внесения навоза.

Жидкий навоз вливается постоянно на глубину 20-30 см по специальным шлангам, которые проходят позади  каждого зуба рыхлителя. Обычно зубы рыхлителя располагаются на расстоянии 30-40 см друг от друга, за счет чего распределение происходит непрерывно и равномерно на всей удобряемой площади. При реверсировании в торцевых частях гидравлический клапан  перекрывает поток удобрений.



		рис.1 Особое вращающееся соединение и быстрая сцепная муфта(?), шланг из полиэтилена PE .
		рис.2 Приемник распределения и клапан закрытия гидравлики, управляемый с трактора.
		рис.3 В фазе реверса подача жидкого навоза к рыхлителю перекрывается. Электронная панель управления, установленная на насосе, считывает увеличение давления и открывает на слив навоз.При  последующем открытии  подачи жидкости к рыхлителю давление падает и клапан слива закрывается.

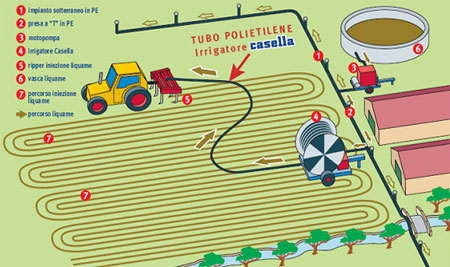

Схема внесения навоза

1. Cистема подземных труб из полиэтилена PE.
2. Т-образный отвод из полиэтилена PE.
3. Насос.
4. Опрыскиватель Casella.
5. Рыхлитель для внесения жидкого навоза.
6. Поддон с навозом.
7. Направление движения при внесении навоза.


*полэтиленовый шланг
*опрыскиватель Casella
*направление внесения жидкого навоза

Имеется возможность обрабатывать площадь  до 200 м³/час с минимальным воздействием на окружающую среду, таким образом наиболее серьезной проблемы при внесении жидкого навоза (неприятный запах) больше не существует.

• Все органическое вещество, содержащееся в навозе, впитывается почвой и далее не испаряется;следовательно, почва пригодна и для последующих культур.
• Сведены к минимуму явления вымывания внесенного навоза при последующих дождях,и как следствие этого загрязнение поверхностных вод, а также вод на холмистых площадях также минимизировано .
• Подземное внесение жидкого навоза на стадии обработки почвы позволяет при удобрении сберегать почву, даже влажную, от трамбования.
• Удобно также использование  одинакового оборудования (система подземных труб PE и опрыскиватель Casella) для опрыскивания и обогащения  почвы .
• Подземные трубы из цельноэлектросварного полиэтилена (PE)  это самое надежное решение для транспортировки жидкого навоза и воды; к тому же они имеют практически неограниченный срок эксплуатации.

		рис 1. При помощи подземного обрудования и опрыскивателя Casella к рыхлителю бесперебойно подается навоз.
		рис.2 Шланг из полиэтилена следует за трактором, движущимся по полю, не пережимаясь.
		рис.3 В случае, когда обрабатываемый участок находится далеко от поддонов, где хранится жидкий навоз, можно наполнять передвижной бак  из бочки. Насос для жидкого навоза забирает его из бака и вносит навоз на уже взрыхленный  участок или в опрыскиватель  для бесперебойной  подачи на рыхлитель.

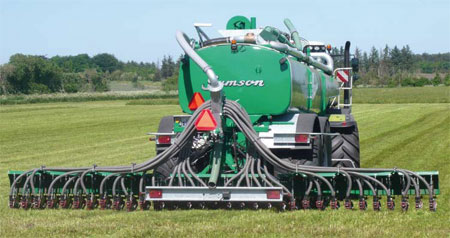

Культиваторы ТЕ и TD

Дисковые культиваторы с одинарными (ТЕ) и двойными дисками (TD) разработаны для оптимального использования органических удобрений в проросших посевах. Обе модели имеют распределитель специальной конструкции с врашающимися ножами, отвечающий за точность дозирования от 4 до 30 т на гектар. Каждый сошник снабжен гидроцилиндром, что обеспечивает равную рабочую глубину.
			Система антипротекания предотвращает загрязнение дорог при транспортировке.



Обе модели имеют поворотную трехточечную подвеску, которая, с одной стороны, предотвращает износ дисков, а с другой, предохраняет посевы от повреждения при развороте цистерны.		Дисковые культиваторы ТЕ и TD имеют систему автоматической регулировки глубины внесения, которая путем посылки электронных импульсов в гидравлическую систему обеспечивает постоянную глубину внесения для всех видов почв.

Технические характеристики

При транспортировке культиватор складывается с обеих сторон при помощи грузороподъемника.



Модель с одинарными дисками TE для внесения в посевы трав и зерновых на легких песчаных почвах.



Технические характеристики TE	TE 8 M
Ширина захвата (м)	8
Количество дисков	32
Ширина при транспортировке (м)	3,1
Высота в сложенном положении (м)	3,85
Диаметр дисков (мм)	370
Диаметр шлангов (мм)	45
Вес (кг)	1900



Модель с двойными дисками TD для внесения в посевы трав на тяжелых и глинистых почвах.



Технические характеристики TD	6 M	8 M
Ширина захвата (м)	6	8
Количество дисков	24	32
Ширина при транспортировке (м)	3,1	3,1
Высота в сложенном положении (м)	2,85	3,85
Диаметр дисков (мм)	403	370
Диаметр шлангов (мм)	45	45
Вес (кг)	1840	1900
